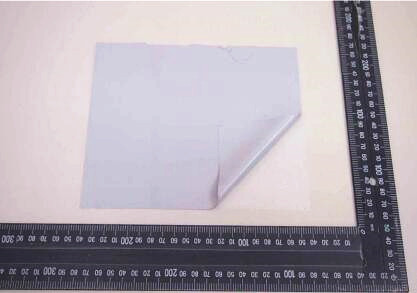

导热硅胶片在选择的时候如何确定型号及厚度、选择什么样的固定方式、压缩区间多少合适、对装配表面的粗糙度有没有限定这些都是需要考虑的问题。
因为导热硅脂和导热泥属于不固化液态材料，它的缺点也很大，除了绝缘强度差或者不绝缘之外，硅脂长时间使用后因为硅油分子的挥发和迁移，导致干裂失效以及光学污染等问题；而导热胶固化后就是导热垫片，可靠性好，但安装操作性不如硅脂和垫片，可以点胶但无法通过丝网印刷施工；超薄导热垫片的厚度一般在0.2~0.4mm，便于人工安装，可以重工和返修，热稳定性好，0.2mm的绝缘强度可以超过3000V，缺点是厚度无法压缩到0.1mm以下。
二、如果界面间隙较大（＞0.5mm）、器件公差较小（≤50%）且界面平整，则根据器件公差选择不同硬度的导热垫片，导热垫片最大有10%的厚度公差，因此压缩率要超过10%，一般建议使用20%~70%，压缩率越大，要求硬度越小。
例如：某散热结构中，芯片与散热器之间的间隙为0.5~1mm，根据20%的最小压缩率，导热垫片的最小厚度为1.0/（1-0.2）=1.25mm，最大压缩率为（1.25-0.5）/1.25=60%，导热垫片要压缩60%且反弹力小必须是比较柔软还要安装性好，导热垫片的硬度应选择在Shore OO 35左右。
三、当界面间隙较大（≥0.5mm）且器件公差也很大（50%~90%）且界面平整时，可以选择超软导热垫片（硬度在ShoreOO 15~25），其压缩率为20%~90%。例如：某散热结构的界面间隙为0.5~3mm器件公差为83.3%时，导热垫片的最小厚度为3.0 /（1-0.2）=3.75mm，最大压缩率为（3.75-0.5）/ 3.75=86.7%，超软导热垫片的安装效率比常规的稍差。
四、当器件公差非常大（≥90%），如果无法改善器件公差，建议使用双组份导热胶（固化型），其压缩率为20%~99%（最薄0.1mm），这种材料可以最大限度的弥补公差，有因为是触变性液态材料，可以堆积且不会流动，可以应用于立体不平整界面。
五、如果希望通过导热材料固定散热器，可以选择导热粘接胶、导热双面胶带、双面背胶的导热垫片、双面粘性的导热复合材料，优点是节约装配工序和成本，缺点是导热效率受限且存在脱胶的风险。
苏州鑫澈电子为您提供热问题、EMI电磁兼容问题解决方案，更多导热材料、吸波材料详情，请咨询：0512-69388958。
【更多相关资讯推荐】
GR45A导热硅胶片应用介绍（图）
导热凝胶和导热硅脂两种导热材料的性能差异（图）
吸波材有什么作用？（图）
Tflex HD700导热硅胶片 Tflex 300导热硅胶片 IceKap P30000
