首页 > 产品中心 > 复合铝膜型屏蔽盖板级屏蔽罩

复合铝膜型屏蔽盖板级屏蔽罩

产品类别：屏蔽罩

产品介绍：复合铝膜型屏蔽盖与传统金属屏蔽盖板相比可以达到减重85%，实现很多设备体积小薄的要求。

产品介绍
产品特点
产品效益
产品价值
产品加工性
目标市场
产品差异化

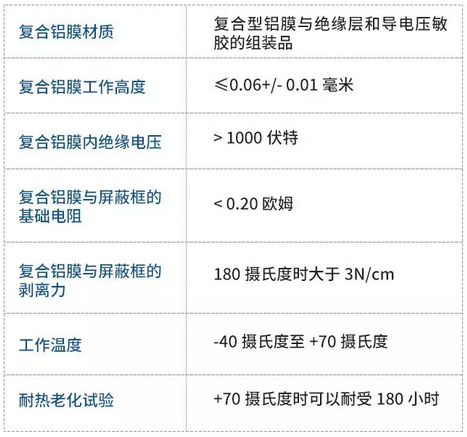

产品规格

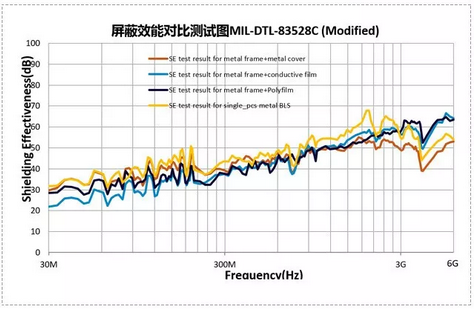

屏蔽效能对比测试
下载规格书

复合铝膜型屏蔽盖与传统金属屏蔽盖相比可以达到减重85%，实现很多设备体积小薄的要求。采用工作高度更低的符合铝膜型屏蔽盖也给设计提供了更多的在Z轴方向上的设计自由度。复合铝膜型屏蔽盖内侧的绝缘膜可以有效的避免屏蔽盖与线路板上面的元器件发生短路的风险。创新的超轻超薄复合铝膜型屏蔽罩的屏蔽效能已经经过充分验证。同时易于组装的复合铝膜型屏蔽盖可以保证充分的产出以满足目前消费类电子产品对供应商产能的需求。
- 屏蔽框采用莱尔德刚性角设计以增强屏蔽框的刚性和平面度;
- 复合型铝膜与屏蔽框采用导电压敏胶粘接;
- 复合型铝膜的工作高度:-0.06mm+/-0.01mm;
- 屏蔽膜内侧的绝缘层直流击穿电压大于1000伏特;
- 复合型铝膜与屏蔽框之间的电阻小于0.2欧姆;
- 复合型铝膜只能于回流焊后贴装。
- 与金属屏蔽盖相比大幅减重;
- 与金属屏蔽盖相比工作高度降低;
- 优良的屏蔽效能;
- 有可能实现自动化组装。
- 降低产品的整体质量以提高产品的人体工程学表现；
- 在无人机应用方面，有效延长巡航时间；
- 装配成本低。
- 屏蔽框采用载带包装，复合型铝膜以倦带包装；
- 屏蔽框焊接到线路板以后，复合型铝膜可以用自动化贴装或手动贴装；
- 重工用的复合型铝膜以卷带形式提供，重工前需要对屏蔽框的粘接面进行简单清洁。
- 手机核和平板电脑；
- 无人机；
- 可穿戴类产品。
- 与其他膜型屏蔽盖相比，更加具有成本优势；
- 盐雾测试方面需谨慎。
