模块电源散热应用方案(图)
点击量:629 关键词:充电桩散热方案,导热硅胶片,导热绝缘材料 发布者:苏州鑫澈电子
      随着电子科技和电源行业的发展,电源模块在社会的各个领域得到了广泛的应用。小型化,集成化将是未来电源的发展方向。由于功率密度越来越高,电源模块在使用过程中将不可避免的遇到有关热设计方面的问题。

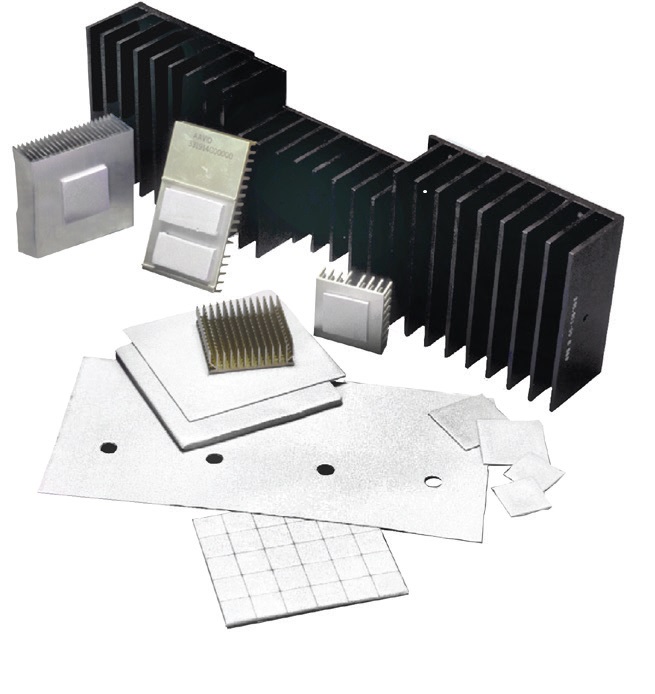

GHR导热绝缘片


GHR导热绝缘片


      在许多应用中,电源模块基板上的热量要经导热元件传导到较远的散热面上。这样,电源模块基板的温度将等于散热面的温度、导热元件的温升及两接触面的温升之和。导热元件的热阻与其长度L成正比,与其截面积及导热率反比,选用适当的材料和截面积,也可以减小导热元件的热阻。在安装空间和成本都允许的条件下,应选用热阻值很小的散热器。应当记住,电源模块基板温度略微降低一点,平均无故障时间就会显著提高。

    散热片的制造材料是影响效能的重要因素,选择时必须加以注意。在大部分应用中,电源模块产生的热量将从基板传导到散热器或导热元件上。但是在电源模块基板和导热元件之间的接触面上将产生温度差,这种温度差必须加以控制,热阻串联在散热回路中,基板的温度应为接触面的温升和导热元件的温度之和。如果不加控制,接触面的温升会特别明显的。接触面的面积应尽可能大一些,并且接触面的平滑度应当在5密耳(0.005英寸)以内。为了消除表面的凹凸不平,在接触面上应填充导热胶或导热垫。)采取适当的措施后,接触面的热阻可降到0.1℃/W以下。


       苏州澈电子在模块电源散热上有丰富经验,能结合散热设计推荐合适材料,更多导热材料、吸波材料、屏蔽材料详情,请咨询:0512-69388958





更多相关资讯推荐】


充电桩散热材料选择(图)


室外基站散热解决方案(图)


高性能导热材料满足电子产品的变革(图)

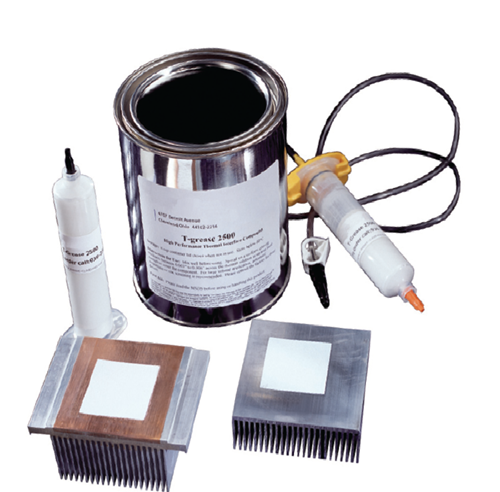

Tflex300导热硅胶片  Tflex600导热硅胶片  Tgrease2500导热硅脂
