电源模块发热严重如何解决?(图)
点击量:1173 关键词:导热硅胶片,散热解决方案,电源模块散热 发布者:苏州鑫澈电子
       电源模块发热问题会严重危害模块的可靠性,使产品的失效率将呈指数规律增加,电源模块发热严重怎么办?高温对功率密度高的电源模块的可靠性影响极其大,高温会导致电解电容的寿命降低、变压器漆包线的绝缘特性降低、晶体管损坏、材料热老化、低熔点焊缝开裂、焊点脱落、器件之间的机械应力增大等现象。有统计资料表明,电子元件温度每升高2℃,可靠性下降10%。

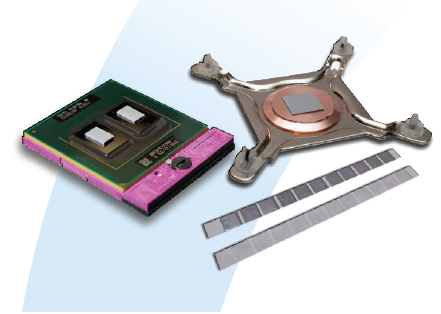

Tflex HD700导热硅胶片


Tflex HD700导热硅胶片


    在许多应用中,电源模块基板上的热量要经导热元件传导到较远的散热面上。这样,电源模块基板的温度将等于散热面的温度、导热元件的温升及两接触面的温升之和。导热元件的热阻与其长度成正比,与其截面积及导热率反比,选用适当的材料和截面积,也可以减小导热元件的热阻。

    散热片影响效能的重要因素,选择时必须加以注意。在大部分应用中,电源模块产生的热量将从基板传导到散热器或导热元件上。但是在电源模块基板和导热元件之间的接触面上将产生温度差,这种温度差必须加以控制, 热阻串联在散热回路中,基板的温度应为接触面的温升和导热元件的温度之和。如果不加控制,接触面的温升会特别明显的。接触面的面积应尽可能大一些,并且接触面的平滑度应当在5密耳(0.005英寸)以内。为了消除表面的凹凸不平,在接触面上应填充导热胶或导热垫)采取适当的措施后,接触面的热阻可降低。


      选择合适的散热材料是解决电源模块热问题的关键因素,更多导热材料、吸波材料、屏蔽材料详情,请咨询:0512-69388958



更多相关资讯推荐】


Laird CoolZorb导热吸波材料满足光模块要求(图)


监控摄像头散热问题,非硅相变材料起关键作用(图)


如何为电磁屏蔽保护选择导电橡胶材料?(图)

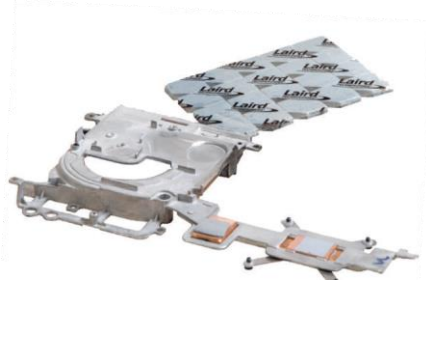

Tputty508导热胶  Tflex700导热硅胶片   TPCM780导热相变材料

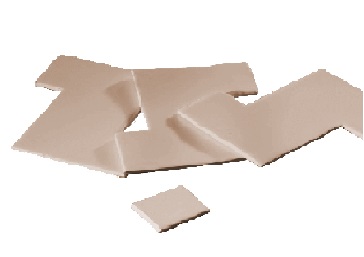

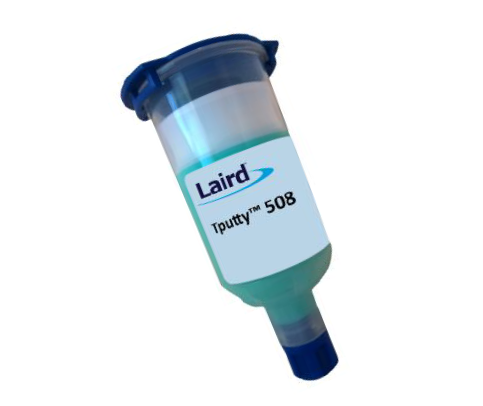

  Laird Tputty508导热胶            Laird Tflex700导热硅胶片            Laird TPCM780导热相变材料
