RRU室外基站用导热硅胶片选择(图)

时间:2018-11-01      来源:苏州鑫澈电子      关键词:RRU室外基站散热,散热材料,散热方案      浏览量:56
       RRU是通讯行业的室外基站,一般是密封型的压铸腔体,内外没有风扇,只有依靠传导、自然对流和辐射来进行换热。电源和功放是RRU内部热耗最大的模块,这两个模块比较耐热,器件的额定温度比较高,模块内部的环境温度在85℃以内就可以满足热设计要求,所以设计时这两个模块的散热问题并不重要。

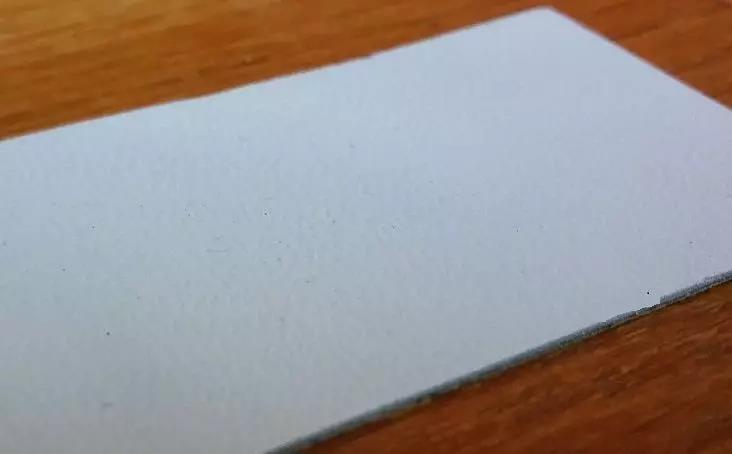

Laird Tflex HD300


Laird Tflex HD300


       腔体内射频部分的器件是最不耐热的,环境温度一般限制在75℃以内,RRU热设计的好坏评定一般要考虑射频部分的器件温度及周围的环境温度以及系统内部的环境温度等问题。由于PCB正反面都有器件,所以不可能与腔体贴紧,一般在有器件的地方加腔体上架凸台,在凸台和器件之间在加导热衬垫以减小传导热阻。由于固体表面粗糙,两个固体表面接触时总是有缝隙的,缝隙里面是空气,空气的导热性能很差,所以连两个固体表面之间一般加较软的导热衬垫来弥补这个间隙,减小孔隙接触热阻,选用硬度低,润适度高的导热硅胶片能够更好的降低温度。


       苏州鑫澈电子在RRU室外基站散热材料选择上有众多经验,更多导热材料、吸波材料、屏蔽材料详情,请咨询:0512-62677136。
