吸波材料如何高效可靠的应用到屏蔽方案中?(图)

时间:2019-11-29      来源:苏州鑫澈电子      关键词:吸波材料,宽带段吸波材,EMI电磁屏蔽材料      浏览量:21

      在EMI屏蔽应用中,除了常见的导电屏蔽材料以外,还有另一种材料的应用,那就是吸波材料。这种材料在EMI屏蔽应用中的原理与导电材料不同,是通过将EMI电磁波的能量转化为热能,从而实现衰减EMI干扰的效果。因此,此类材料在应用中不需要考虑接地线路,用以释放电磁能量,看上去就像电磁波被材料吸收了一样,所以我们会称之为吸波材料

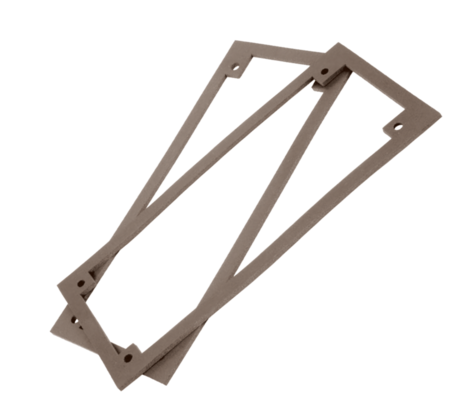

 SDR-KL吸波材料


SDR-KL吸波材料


      对于这类吸波材料,我们从实际应用的角度看,主要会关注两个方面。一是材料的吸波频率范围,在推荐的频率范围内,材料的吸波效能会相对更好。通常分为宽带和窄带两种,宽带材料的适应性更强,但是相对吸波效能会差一些;而窄带材料则相反,在一定的频率范围内,有非常高的吸波效能,一般用在干扰源比较明确的应用中。二是吸波应用的场合,一般分为近源和近端两种,近源就是在EMI干扰源附近直接采用屏蔽舱或者隔离腔的方式,将大部分的EMI信号直接吸收,阻止干扰信号的辐射和泄漏;近端应用则是相反在EMI敏感器件附近进行吸波设计,例如在半导体芯片的顶端设计一块吸波材料,吸收周围的干扰电磁波。


      吸收材料是比较常见的应用类型,但是在实际行业应用中可能有比较复杂的情况,这时候就需要综合考虑再选材。苏州鑫澈电子在EMI电磁屏蔽方面有丰富的经验和知识。更多方案和材料详情,请咨询:0512-62677136。
